深圳坪山妇幼水控制项目，主要的要求如下：

楼上

1、消防水箱2.5m有液位传感器与两个电磁阀；小生活水箱2.0m有液位传感器与一个电磁阀；大生活水箱2.5m有液位传感器与一个电磁阀；空调水箱1.0m有液位传感器，有球阀不受控；预热供水箱2.5m无液位传感器（补水信号他方给），有两个电磁阀；供水补水箱2.5m无液位传感器（补水信号他方给），有两个电磁阀。

2、消防水箱2.5m、小生活水箱2.0m、大生活水箱2.5m最高补水液位要求距离水箱顶部40-50CM；最低补水液位要求距离水箱底部1.0m。空调水箱1.0m最高补水液位要求不得超70cm；最低补水液位要求40cm。

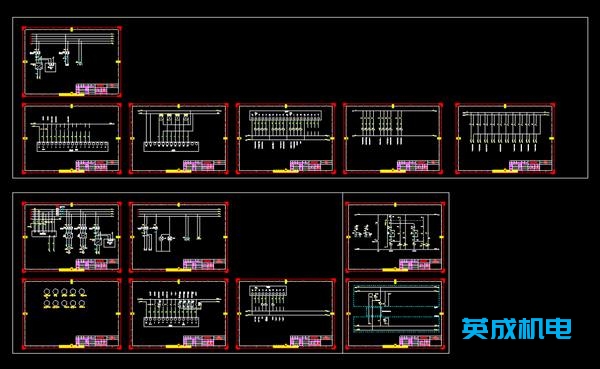

部分设计图

3、哪个水箱达到缺水发出补水信号，就要开启相应水箱的阀门，阀门打开5S后在开启水泵；若同时多个水箱有缺水信号，哪个水箱先补满水而其他水箱未补满水，此时先关泵，后再关满水水箱的阀，此阀门关闭后再开泵（而其他缺水信号的水箱阀门正常打开）；直到最后补满水的水箱先关泵，延时15S关阀。

4、有传感器断线报警和超高液位报警并在触摸屏上显示；哪个水箱的液位传感器断线报警，此水箱就不能发出缺水信号，不能开启此水箱阀门和给水泵开启信号；如若出现超高液位报警，则按照先停泵再停阀，停止运行自动系统，不论其他水箱是缺水或是满水信号；触摸屏上设置有屏蔽各个水箱信号按钮，按下某个水箱屏蔽按钮，此水箱不参与运行。

5、手自动切换；设置有手动操作页面，手动开阀，手动给补水信号开泵。

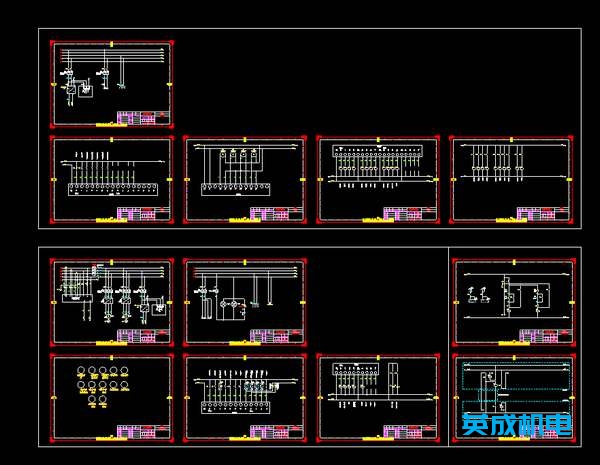

部分设计图

楼下

一、楼下两个水箱增加2个投入式液位传感器和2个液位智能单光柱测控仪；

1、液位传感器信号分别接入智能单光柱测控仪。

2、2个智能单光柱测控仪下限位并联信号接回PLC输入点；上限位串联信号接回PLC输入点；再设置一个屏蔽取消限位的开关用来让限位不起作用。

3、当有下限位信号输入时，禁止水泵启动进行抽水；当下限位信号无且有上限位信号此时允许水泵进行启动抽水；启用屏蔽开关将取消限位作用，可以随意进行抽水。

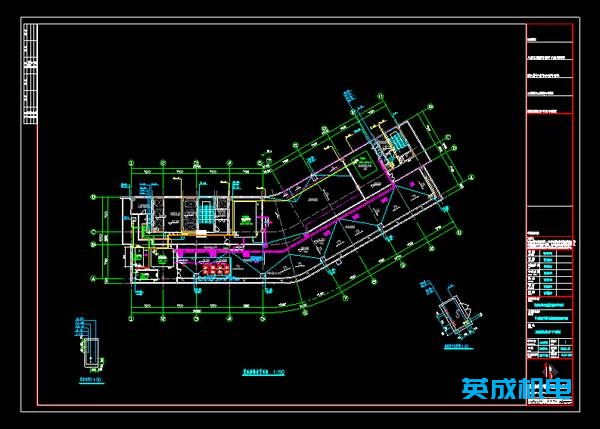

部分设计图
