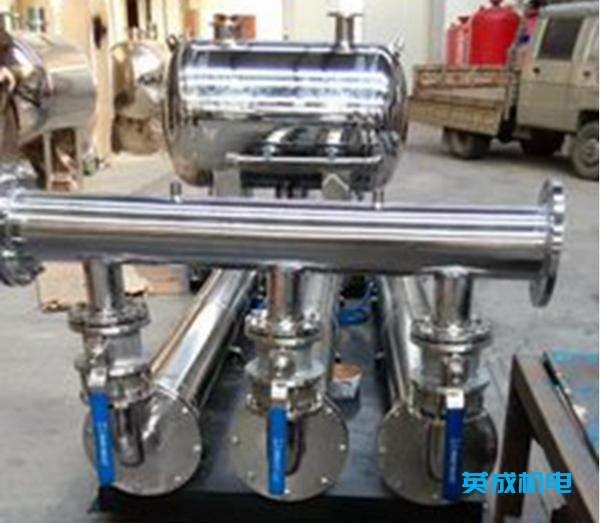

YCW-1型无负压供水设备
(一)二次供水特点:
二次供水是城市生活供水的重要组成部分,其设施遍布城市各个角落,服务于广大市民。主要由入户管线,泵站,压力调节设备,蓄水设备,计量设备,二次配水管组成。
(二)存在的问题:
1、二次供水设施,由于建设初期没有统筹规划和使用后有效的管理,会导致二次供水设施分布不合理,重复建设,区域化管理的滞后,加大了后续建设成本和运行成本,管理难度大,存在污染环节。
2、由于早期建设不规范,污染问题突出,居民饮用水质量难以保证。
在部分二次供水设施中,由于储水容器建设的不规范,有的用混凝土结构的水池,有的用普通钢板等等组成,卫生问题非常严重。不规范的储水容器,容易滋生蚊虫,出现动物尸体,产生大量污垢,全国各地污染事件频发,给用户的健康带来严重威胁和一些不良社会影响。
3、有些二次供水设施在开发建设初期投入不足,也没有进行后续的更新换代,采用落后的方案和技术,无图纸,工程资料不齐全,造成维修不及时,无人维护和管理。导致供水质量下降。给居民正常用水带来很影响。
(三)常用供水设备的比较
1、水泵与高位水箱联合供水
设置高,中,低位水箱联合供水的形式。由于此种供水方式,能耗高,污染环节多,现在已经逐步取消或者不再续建。
2、变频器调速恒压供水
只设置低位水池:采用变频调速设备供水,此种供水方式没有完全控制污染环节。能耗大。
3、无负压供水形式
采用无负压设备,不设储水池的供水形式。采用变频调速技术。防止负压技术。具有软启动,和防负压装置。利用自来水管网的余压,节省能耗,减少了二次污染。
同时也有以下几点需要注意:
1)无储备水量,进水管网停水时,易出现断水现象。
2)要求进水管的供水量大于用水量。
3)市政管网压力不能低于0.1Mpa
所以从客观的角度来比较。无负压供水设备与变频恒压供水设备各自存在优缺点。无负压供水设备基本杜绝了二次供水污染问题,充分利用市政管网的剩余压力,节能降耗。所以在具备条件的地方安装无负压供水设备是******方案。同时设备的投资成本通过节能降耗产生的效益,可以很好的回收。
(四)无负压供水设备效益分析
经过多年的无负压供水设备的运行统计,无负压供水设备与传统二次供水设备对比,千吨水综合能耗费(电费)用只相当于传统方式10%到65%。由于不需要设置储水池,节省了水池清洗消毒成本。
(五)无负压供水设备的介绍
设备分类:
1.稳流罐式无负压供水设备
2.管中泵式无负压供水设备
原理说明:
首次使用,市政水从进水管经过蝶阀进入稳流罐内,同时控制系统检测压力传感器的压力值当压力达不到设定值,控制系统启动变频器工作,水泵运行,水压上升。当水压达到设定值以后系统会自动进行PID(比例积分微分)运算,通过PID 运算,根据用户用水的流量,控制变频器的输出频率来控制水泵转速,实现闭环恒压供水的功能。
在防止负压产生方面,通过真空抑制器和水位检测传感器和压力检测传感器来实现。真空抑制器在一定范围能起到稳流的作用,当进水口进水量减少时,稳流罐内压力下降,继续减少液位就会下降,持续下降就会产生负压,为了防止负压的产生,此时真空抑制器动作,外部空气进入罐内,维持罐体的正压,当市政管网水量继续减少,稳流罐内水位继续下降,不能提供水泵所需的流量。这时候水位检测传感器动作,控制柜得到信号,输出停止,起到停水保护和无负压产生的目的。当市政水压恢复正常,罐内空气通过真空抑制器排出,同时控制柜检测水位传感器的信号,达到启动要求后系统自动启动,重新开始工作。
在管路连接技术方面,我们设计了旁通阀,在意外停电的情况下,管网压力可以旁通进入二次供水部分区域。可以为部分用户继续供水。
